Cómo funciona una pantalla táctil (Touchscreen)

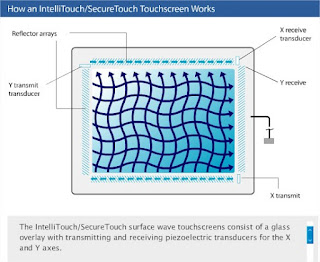

Esta Tecnología consiste en una membrana de vidrio con transductores emisores y receptores ubicados en los bordes frontales de la pantalla.

La controladora envía una señal eléctrica de 5 mhz al Transductor transmisor que convierte la señal en ondas ultrasónicas y las envía sobre la superficie del vidrio a través de una serie de Deflectores. Cuando esta señal le llega a los deflectores del lado opuesto, este la envía al transductor receptor que reconvierte las ondas acústicas en una señal digital. Este proceso se repite en cada eje de coordenada.

Cuando uno toca la pantalla absorbe las ondas acústicas que viajan sobre la misma. Las señales recibidas por X e Y son comparadas con el mapa original, el cambio es reconocido y se calcula así la coordenada.

Las Pantallas Secure Touch son ideales para ambientes donde el vandalismo esta presente, por eso ELO desarrolla esta Tecnología con pantallas de Vidrio de 6mm & 12 mm de espersor.








Fuente Elotouch.
